自 1998 年以来，MAGNETEC 提供由新型纳米晶合金 NANOPERM 制成的磁芯，广泛用于电力电子领域。

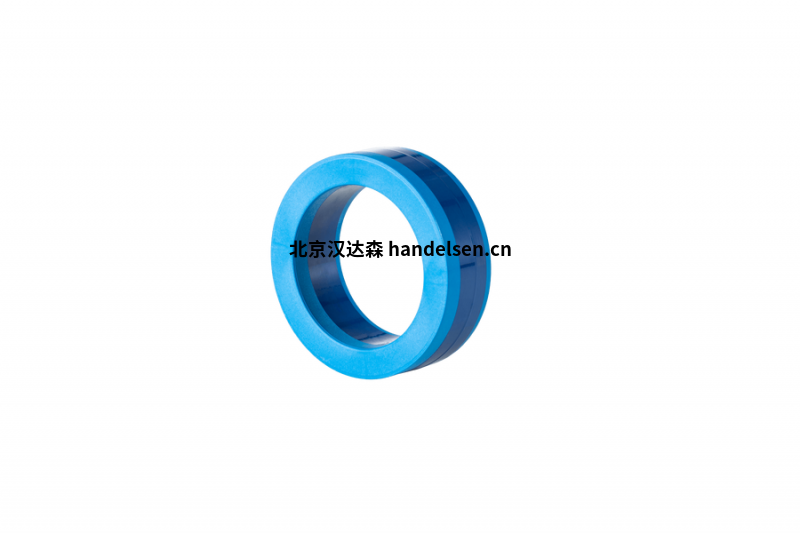

由于其蓝色，我们的产品被引用为标准部件以及定制的磁芯和扼流圈，因此完全可见。



忠实于我们的口号“小尺寸 – 大性能”，我们​​的软磁带绕线磁芯提供了显着的重量和空间节省。

二、magnetec产品应用

汽车

工业

风力发电机、太阳能逆变器和各种电子电能表。

三、magnetec产品介绍：

magnetec材料: Nanoperm

magnetec NANOPERM 是一种快速淬火的铁基合金，具有精细的结晶微观结构。其典型晶粒尺寸为10纳米，因此材料名称为“纳米晶”。这种精细材料的结构是它具有非凡软磁性能的原因。这些特性可以通过在外部磁场存在下的退火过程在很宽的范围内控制。



NANOPERM饱和电流Isat的定义



饱和电流 (Isat) 是初始电感值下降到 10% 时的电流峰值。饱和特性在很大程度上取决于频率、信号形状、泄漏场等。因此，上述电流值是计算值，仅供设计帮助，无法保证。

NANOPERM 的材料特性（标称值）



饱和通量密度：~ 1,2 T



矫顽力（准静态，50 Hz）< 3 A/m



饱和磁致伸缩：< 0,5 ppm



比电阻率：~ 115 µOhmcm



比密度：7,35 g/cm3



居里温度：~ 600 °C



工作温度范围： – 40 … + 200 °C



材料损耗 (0,3 T / 100 kHz / 正弦波) < 110 W/kg



碳带厚度：~ 17 … 23 µm



晶粒尺寸（典型值）：10 nm



渗透率范围：1.000 … 200.000



合金成分：Fe73,5 Cu1 Nb3 Si15,5 B7

2、标准核心

我们广泛的标准磁芯产品组合包括我们的纳米晶软磁材料 Nanoperm。这种材料在高频下提供了高磁导率和 低损耗的独特组合 ；这使得它们适用于许多应用

一些例子是：



共模滤波器扼流圈

用于抑制电机轴承电流的吸收芯

开关电源 (SMPS) 变压器

用于功率晶体管的推挽变压器

高频电流互感器

高精度能量计

电流传感器

用于 di/dt 限制的内核

3、MAGNETEC 设计了一种 NANOPERM 线吸音器 (NaLA)，它先进且有效地降低了来自变频电机系统的噪音。它们与 CoolBLUE 结合使用并安装在逆变器附近时非常有效。

4、纳米渗透

与现有铁氧体材料相比，Nanoperm 低 Mu 磁芯（μnom = 1.000、2.000、4.000 和 8.000）在具有大量不对称干扰电流的应用（例如逆变器驱动）的 EMC 滤波器中非常有利。



好处：



在相同的渗透率水平下，饱和通量密度 Bsat 高 3 倍



小体积和重量



宽带更好的衰减性能，尤其是在较高频率范围内



高允许工作温度（典型值 > 120°C）

5、EMV扼流圈

我们的单相和多相扼流圈基于环形带绕磁芯，结合我们的纳米晶软磁材料 NANOPERM 高衰减水平和小构建体积。与铁氧体解决方案相比，使用我们的单相和多相扼流圈可以将尺寸减小 60%。我们的设计符合 EN60938-1 的 230V 和 500V/600V 电源电压。标称电感的标准容差为 +50%/-30%。我们可应要求提供我们产品的样品和定制指定版本。

6、我们的 CoolTUBE 是一组我们的“纳米晶”磁芯，可替代电机电缆的屏蔽。屏蔽电机电缆和 CoolTUBE 的目的是防止高频噪声辐射。通过 CoolTUBE 的简单安装，它非常适合改装，并且是满足电磁干扰 (EMI) 标准的安全解决方案。每个 CoolTUBE 可处理长达 50 m 的电机电缆。从而为每个客户应用程序提供优化的套件。CoolTUBE 可以处理高达 1.2 MW 的电机。



MAGNETEC 为共模滤波器扼流圈专门设计了低成本产品线磁芯。例如，使用最少的磁芯材料即可实现高衰减。这是现有基于铁氧体的解决方案的新替代方案。更大的内孔使得更多的圈数成为可能。
